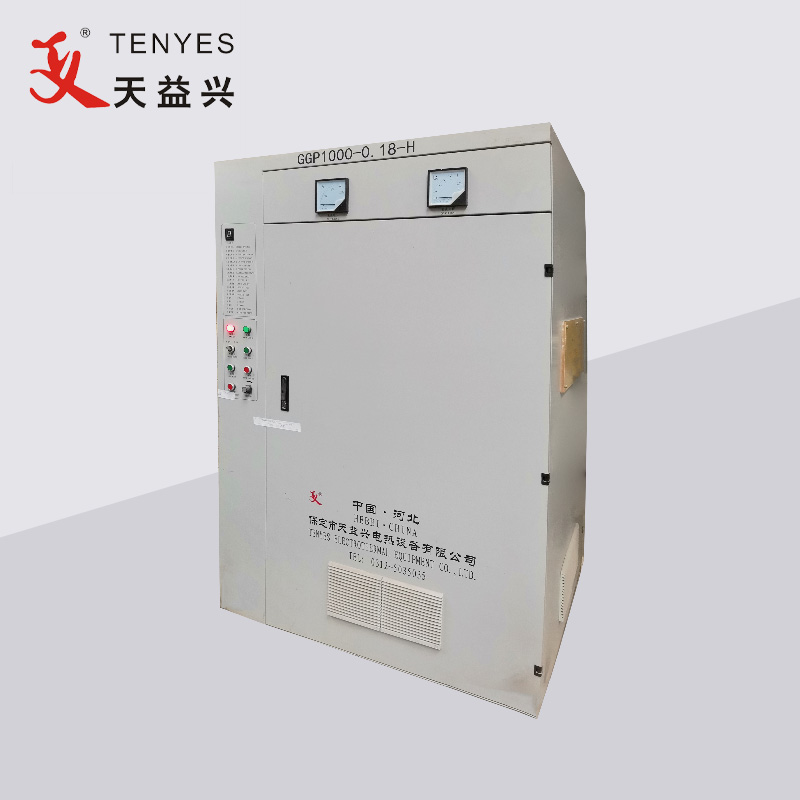

1000KW højfrekvent rørsvejsemaskine

TENYES 1000KW højfrekvent rørsvejsemaskine består hovedsageligt af nedtrappende olietransformator, ensretterskab, inverterskab, konsol, kølesystem, beslag til understøttelse af inverterskab, nogle gange også matchet med DC-driver i henhold til kundens krav.

Send forespørgsel

Produkt beskrivelse

TENYES 1000KW Højfrekvent rørsvejsemaskine Almindelig trefaset vekselstrøm (netspænding 380V, frekvens 50HZ) reduceres af en transformer (netspænding 200V, frekvens 50HZ), kommer ind i ensretterkabinettet, gennemgår ensretning, spændingsregulering og filtrering, bliver kontinuerligt justerbar jævnstrøm fra 0 til 240V; Går man ind i inverterbroen igen (ved hjælp af højeffekttransistor MOSFET), bliver det til højfrekvent strøm, som kan tilføres belastningsspalten til induktionsopvarmning. Inverter slot-strømenheden vedtager en modulær struktur, og hvert par strømenheder kan udsende en effekt på over 50KW. Antallet af brugte kraftenheder varierer afhængigt af udstyrets effekt, og udstyrets grundlæggende struktur er den samme uanset størrelsen. Slottet er en serie parallel hybrid resonansform uden højspændings- og udgangstransformer. Antallet af strømenheder, der bruges i denne enhed, er seksten par.

TENYES 1000KW højfrekvent rørsvejsemaskine Parameter (Specifikation)

Ansøgning		Operation parameter		Strøm levere
Stål rør OD	Φ273-Φ406	Bedømt strøm	1000kW	Strøm leveringsformular	3 AC 380±5 %
Stål strimmeltykkelse	8,0-10,0	Bedømt DC spænding	240V	Strøm leveringsformular	3 AC 380±5 %
Svejsning mode	Induktion eller kontakttype	Bedømt DC strøm	5000A	Strøm distributionskapacitet	Større end 1500KVA
Svejsning mode	Induktion eller kontakttype	Bedømt frekvens	150KHZ	Strøm faktor	≥0,85
Svejsning fart	10-20(m)	Effektivitet	≥85 %	Strøm forsyningskabel	Hver fase af plastikbeklædt kobbertråd ≥1000mm² Jord ledning ≥400mm²
