100KW solid state højfrekvent kompakt rørsvejser

TENYES er en Kina-baseret virksomhed, der har specialiseret sig i at producere højkvalitets solid state højfrekvent svejseudstyr, herunder 100KW solid state højfrekvent kompakt rørsvejser. Som en professionel producent og leverandør tilbyder virksomheden en række produkter designet til at imødekomme behovene for forskellige industrielle applikationer. 100KW solid state højfrekvent kompakt rørsvejser har et kompakt og let design. Ved at kombinere ensretter- og omformersektionerne i et enkelt kabinet reduceres maskinens samlede volumen med over 50 % sammenlignet med konventionel højfrekvenssvejser af tilsvarende størrelse. Derudover er dens vægt reduceret med over 30 %, hvilket gør maskinen mere bærbar og pladseffektiv.

Send forespørgsel

Produkt beskrivelse

Udstyrsnavn: 100KW solid state højfrekvent kompakt rørsvejser

Udstyrsspecifikationer: GGPY100KW

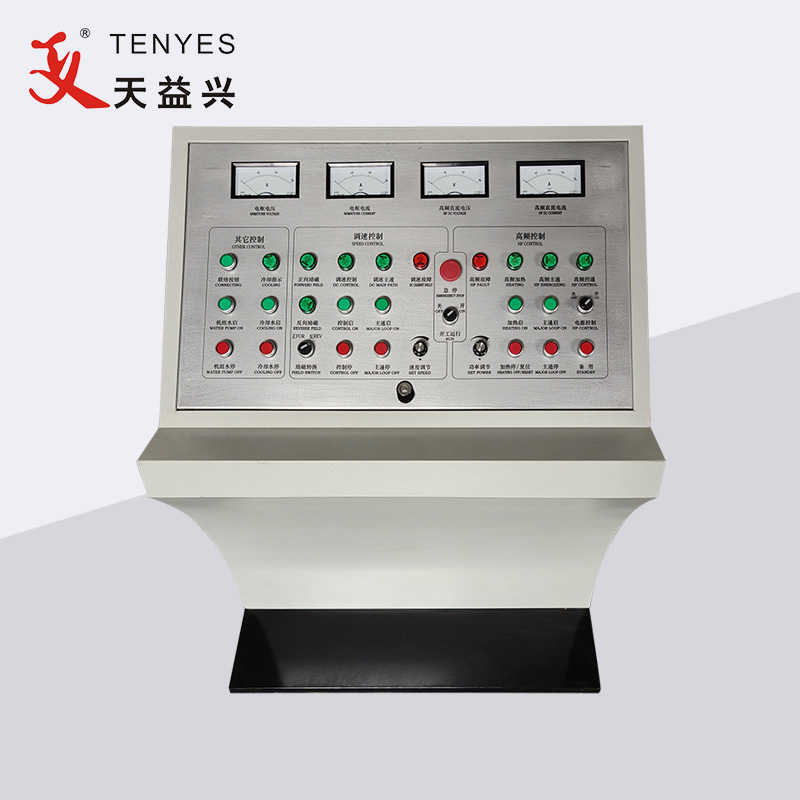

Komponenter: hovedskab, betjeningskonsol, kølesystem

Anvendelse af udstyr: bruges hovedsageligt til svejsning af almindeligt kulstofstål, rustfrit stål, aluminium og andre ikke-jernholdige metalrør.

Funktioner:

1. Høj effektfaktor: Effektfaktor ≥ 0,95, der kræves ikke yderligere udstyr til kompensation for reaktiv effekt til dette udstyr.

2. Energibesparende og høj effektivitet: Da den konventionelle højfrekvente isolationstrinstransformator fjernes, reduceres sammenkoblingslinjen betydeligt, så det reaktive effekttab reduceres. Tests har vist, at alt-i-en-maskinen sparer omkring 30 % sammenlignet med konventionel solid-state højfrekvens.

3. Udgangseffekten er stabil: Udgangsrippelkoefficienten er lille, det svejsede stålrør har færre grater, svejsesømmen er mere ensartet, finishen er høj, og svejsekvaliteten er god.

4. Lille størrelse, let vægt, forenklet forbindelse, komplet beskyttelse, fejlkædebeskyttelsestid ≤10us, bekvem fejlfinding og vedligeholdelse og mere pålideligt udstyr.

Anvendelsesområde:

①　Stålrørsdiameter φ 7- φ 12

②　Vægtykkelsen af båndstål er 0,2-1 mm

③　Svejsemetode: induktionssvejsning

④　Svejsehastighed: 60-130 M/min

Driftsparametre:

① Nominel effekt: 100KW

② Nominel jævnspænding: 250V

③ Nominel jævnstrøm: 450A

④ Nominel frekvens: 600KHZ

⑤ Samlet effektivitet: ≥ 85 %

⑥ Højfrekvent udgangseffekt: ≥ 100kW

Krav til strømforsyning:

① Strømforsyningsform: trefaset fireleder strømfrekvens AC, netspænding 380 ± 5 %,

② Strømforsyningskapacitet: mere end 100kVA.

③ Effektfaktor: ≥ 0,85

④ Strømforsyningskabel: plastkobbertråd ≥ 75 mm²per fase, jordledning ≥ 30 mm²

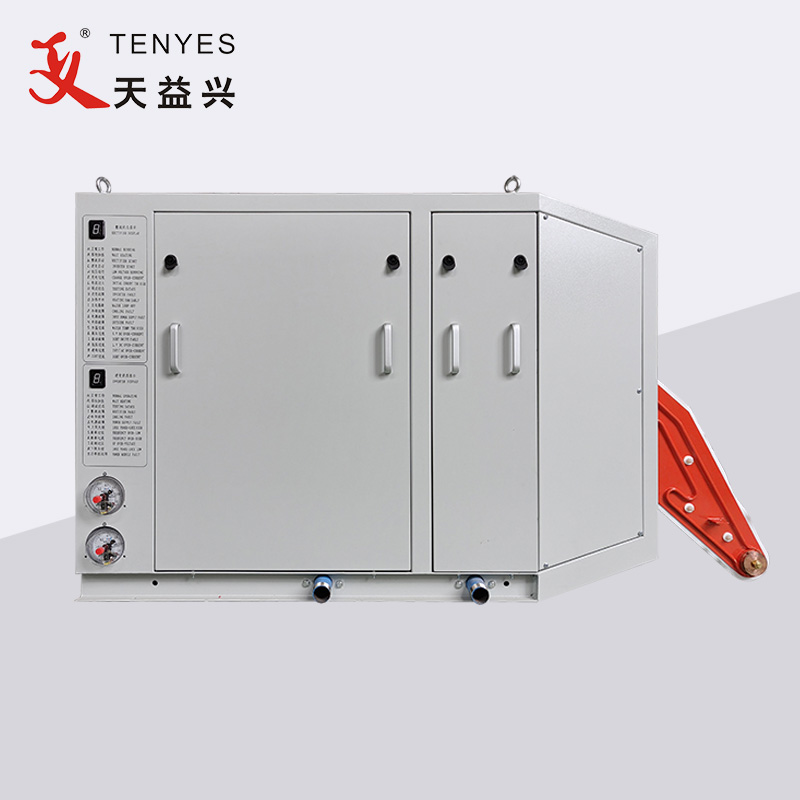

100KW solid state højfrekvent kompakt rørsvejser den inkluderer ensretter og inverter.

ensretterdel: den bruges til at ændre den trefasede 380V AC ensretter til 0-250V justerbar jævnstrøm efter spændingsregulering for at imødekomme behovene for den senere inverterenhed. Indbygget trefaset ensretterbro, ladekondensator, IGBT-bro, udjævningsreaktor, filterenhed, kontrol- og beskyttelseskredsløb og displayinstrument.

Karakteristika for ensretterkontrolkredsløb: det styres af en enkelt chip mikrocomputer (mcs89c51) og et stort digitalt integreret kredsløb med høj kontrolpræcision, hurtig respons og tydelig tilstandsvisning.

Softwarebeskyttelsestilstand: høj overstrøm (9), lav overstrøm (8), ekstern fejl (4), indgående strømforsyningsfejl (fasetab, overspænding, underspænding, alvorlig ubalance i trefaset spænding, display 3), kølevandsfejl (2), uhensigtsmæssig spænding og strømforhold (L), inverterfejl (Y).

Hardwarebeskyttelse: beskyttelse mod hovedafbrydelse, absorption af modstandskapacitans, modstandsbeskyttelse (lynbeskyttelse), beskyttelse mod hurtig smeltning.

inverter-del: Inverter 0-250 DC-strømmen sendt af ensretterkabinettet til en højfrekvent strøm på hundredvis af kHz for at imødekomme behovene for svejste rør.

Inverterkabinettet er sammensat af følgende dele: strømenhed, kanalkondensator, lækagereaktans, styrekredsløb, køleklimaanlæg osv.
