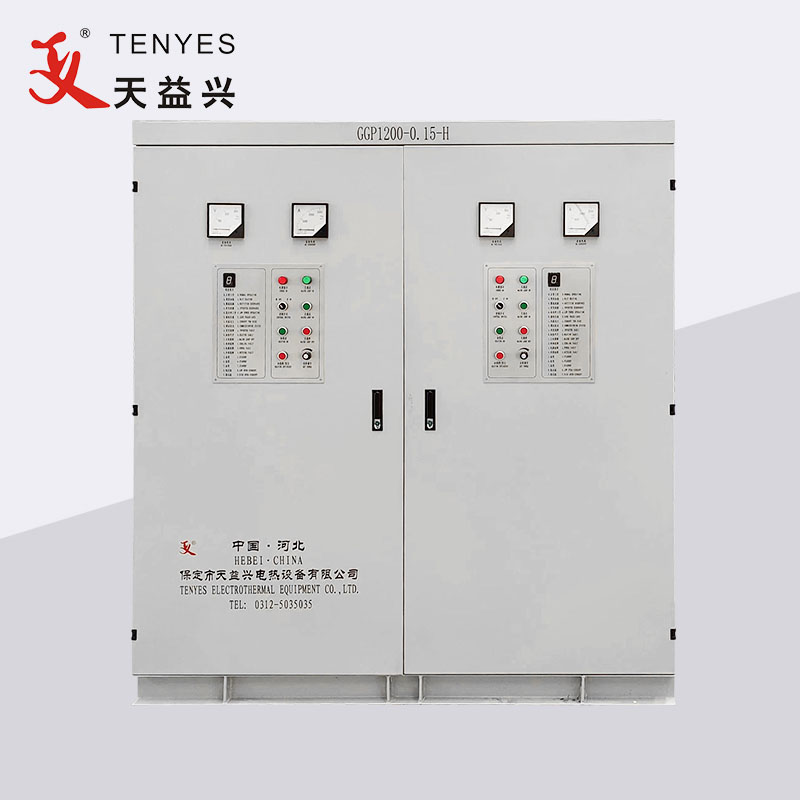

1200KW højfrekvent rørsvejsemaskine

TENYES 1200KW højfrekvent rørsvejsemaskine består hovedsageligt af nedtrappende olietransformator, ensretterkabinet, inverterskab, konsol, kølesystem, beslag til understøttelse af inverterskab, nogle gange også matchet med DC-driver i henhold til kundens krav.

Send forespørgsel

Produkt beskrivelse

TENYES 1200KW Højfrekvent rørsvejsemaskine Almindelig trefaset vekselstrøm (netspænding 380V, frekvens 50HZ) reduceres af en transformer (netspænding 200V, frekvens 50HZ), kommer ind i ensretterkabinettet, gennemgår ensretning, spændingsregulering og filtrering, bliver kontinuerligt justerbar jævnstrøm fra 0 til 240V; Går man ind i inverterbroen igen (ved hjælp af højeffekttransistor MOSFET), bliver det til højfrekvent strøm, som kan tilføres belastningsspalten til induktionsopvarmning. Inverter slot-strømenheden vedtager en modulær struktur, og hvert par strømenheder kan udsende en effekt på over 50KW. Antallet af brugte kraftenheder varierer afhængigt af udstyrets effekt, og udstyrets grundlæggende struktur er den samme uanset størrelsen. Slottet er en serie parallel hybrid resonansform uden højspændings- og udgangstransformer. Antallet af strømenheder, der bruges i denne enhed, er seksten par.

TENYES 1200KW højfrekvent rørsvejsemaskine Parameter (Specifikation)

Ansøgning		Driftsparameter		Strømforsyning
Stålrør OD	Φ273-Φ406	Nominel effekt	1200kW	Form for strømforsyning	3AC 380±5 %
Stålbåndtykkelse	8,0-10,0	Nominel jævnspænding	240V	Form for strømforsyning	3AC 380±5 %
Svejsetilstand	Induktion eller kontakttype	Nominel jævnstrøm	5000A	Strømfordelingskapacitet	Større end 1500KVA
Svejsetilstand	Induktion eller kontakttype	Nominel frekvens	150KHZ	Magtfaktor	≥0,85
Svejsehastighed	10-20(m)	Effektivitet	≥85 %	Strømforsyningskabel	Hver fase af plastikbelagt kobbertråd ≥1200mm² Jordledning ≥400mm²
