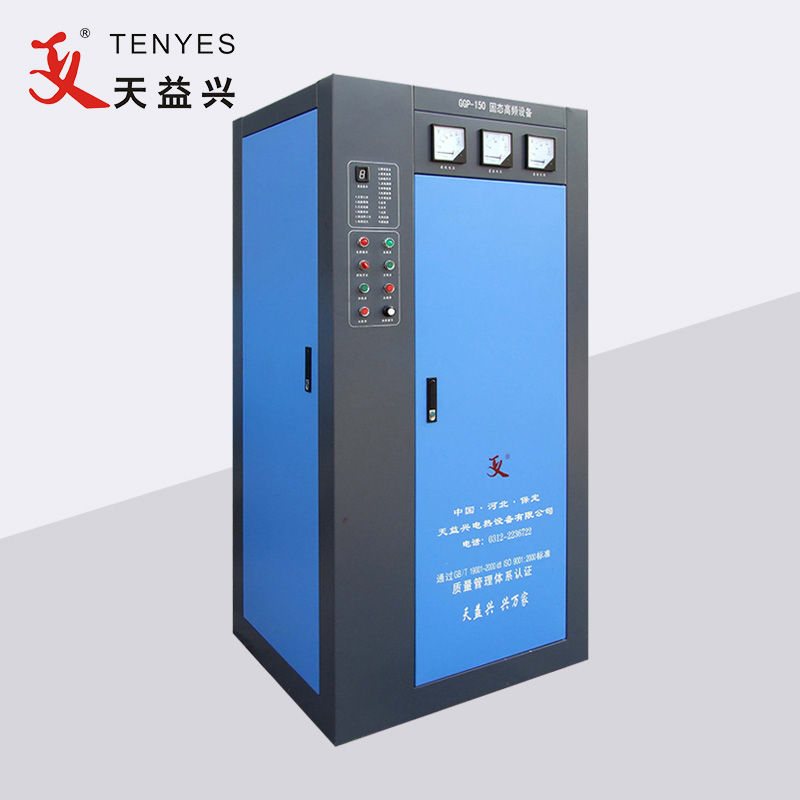

150KW højfrekvent rørsvejsemaskine

TENYES 150KW højfrekvent rørsvejsemaskine anvender trefaset vekselstrøm (netspænding 380V, frekvens 50HZ) gennem step-down transformer gå ind i ensretterbro (SCR trefaset fuld kontrol ensretterbro) bliver puls jævnstrøm, og denne DC gennem filterbølge gå ind i inverterbroen (vedtager højeffekttransistor MOSFET) bliver til højfrekvent strøm, og denne højfrekvente strømforsyning til belastning og kan bruges til at svejse rør. Inverterbroen vedtager modulstruktur, og hvert par inverterkraftenhed kan udsende over 50KW, forskelligt strømudstyr og bruge forskellige strømenheder, men den grundlæggende struktur er den samme. Tankkredsløb vedtager serie- og parallelstruktur, ingen output-svejsetransformator, ingen højspænding og reducerer leveringstab.

Send forespørgsel

Produkt beskrivelse

150KW højfrekvent rørsvejsemaskine eksport til Etiopien

150KW højfrekvent rørsvejsemaskine eksport Cambodia

Tekniske parametre for 150KW højfrekvent rørsvejsemaskine

Nominel udgangseffekt: 150kW

Svejsetilstand: induktionstype

Nominel jævnspænding: 240V

Nominel jævnstrøm: 750A

Nominel frekvens: 400KHZ

Hele effektiviteten: η≥85%

Strømforsyningsspænding: 3-faset 380V/50Hz (udstyr kunne fungere ved spændingen 380V±5%)

Strømfordelingskapacitet: ≥200kVA

Effektfaktor: ≥0,85

Strømforsyningskabel: hver fase af plastikbelagt kobberkabel ≥150 mm², jordledning ≥75 mm²

Inverter udgangsskab

IRFP460 og den hurtige genopretningsdiode (FRD) DSEI60-06P fra det amerikanske IR-selskab og det tyske IXYS-selskab, der leverer højfrekvent strømforsyning til stålrør/rørsvejsning, bruges til at danne en elektricitetskonverter som hovedstrømenheden. Enkeltlags strømmodulets udgangseffekt er mere end 50KW, 150KW højfrekvent rørsvejsemaskine, der anvender 3-lags strømmodul (i modsætning til 150KW) parallelt med hele maskinen. Den nominelle arbejdsfrekvens er 350 KHz. Den maksimale udgangseffekt for hele maskinen kan være større end 150 KW. De samme strømmoduler kan udskiftes.

Styrekredsløbet anvender mikrocomputeren som kerne og konfigurerer andre perifere enheder. Alle styrekomponenter er integreret i to print (den ene er ensretter og den anden er inverter). På grundlag af at give fuld spil den store funktion af computersoftware og hardware, den bedste justering af ensretter og inverter, og sammenlignet med det originale højfrekvente vakuumrørudstyr, har det følgende fordele:

Kvaliteten af det svejste rør er god: Sammenligningen viser, at bredden og opvarmningen af den svejste samling er jævn, og der er få svejsegrater.

Energibesparelse: Testene viser, at denne enhed sparer elektrisk energi for over 30 % sammenlignet med andre vakuumrørenheder med samme specifikationer under de samme driftsforhold.

Vandbesparende: På grund af den lave dissipation behøver den ikke for meget vand, så vandforbruget er over 50 % mindre end elektronrøret med samme specifikation.

Lille volumen, letvægts: På grund af det faktum, at hovedstrømenhederne (MOSFET, kapacitans osv.) alle er små, og der er ingen enheder som filamentspændingsregulator, matchet spole, nettank, svejsetransformator osv. I Derudover har den lav arbejdsspænding og høj emballagetæthed, og dens samlede volumen er over 50 % mindre end andet rørudstyr med samme specifikationer.

Nem betjening: Den er øjeblikkeligt tilgængelig, når den er åben, og den kan stoppe øjeblikkeligt. Det er ikke nødvendigt at forvarme det i elektronrøret og heller ikke nødvendigt at fortsætte afkølingen efter stop.

Sikker håndtering: Elektronrør tilhører højspændingsenheder. Der er titusindvis af volt højtryk, når det virker. Imidlertid er MOSFET en lavspændingsenhed og fungerer i parallel resonanstilstand (i modsætning til nogle producenters serieresonans), hvis højeste spænding kun er et par hundrede volt og generelt ikke kan forårsage personskade.

praktisk vedligeholdelse: tydeligt fejldisplay.

Ovenstående modeller kan bruges den nominelle 150KW, frekvens 400KHZ solid state højfrekvens.
