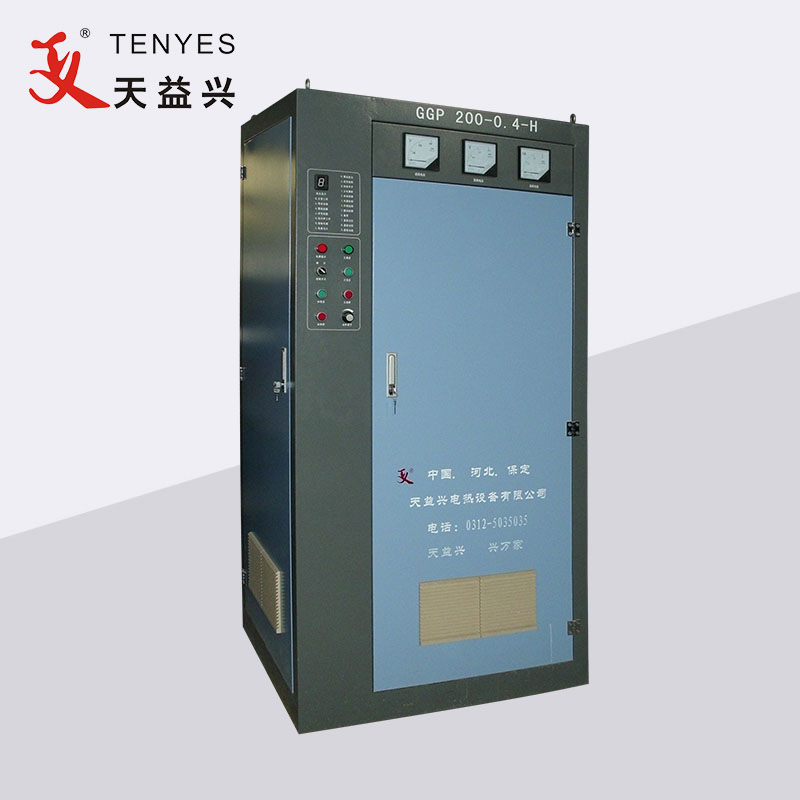

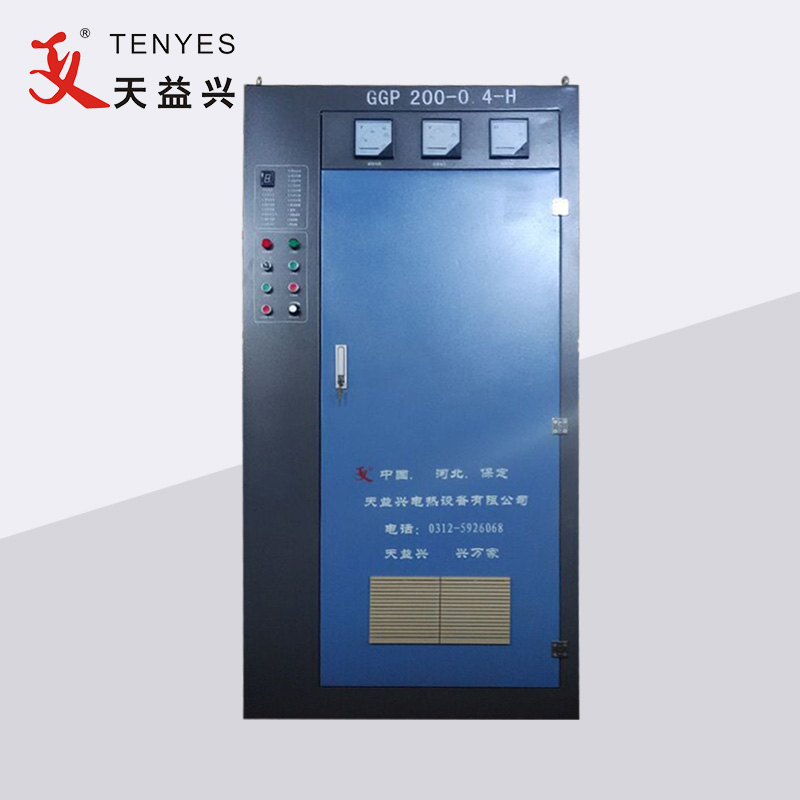

TENYES virksomhed i Kina er forpligtet til at levere innovative, pålidelige og effektive svejseløsninger til alle venlige kunder. Den 200KW højfrekvente rørsvejsemaskine har en brugervenlig grænseflade, der leverer optimal ydeevne, høj svejsehastighed og energibesparende muligheder for kunderne. 200KW højfrekvensrørsvejsemaskinens ensretterkabinet indeholder en trefaset tyristorstyret ensretterbro, der bruger tyristorer til at justere ensrettervinklen α og derved styre strømforsyningens udgangseffekt. Den filtrerede jævnspænding kommer derefter ind i højfrekvente inverteren, udgangen er en enkeltfaset højfrekvent strøm, der kommer ind i resonanskredsløbet. Den højfrekvente energi leveres til lasten gennem en tilpasnings- og justeringsmekanisme, der fuldender svejsningen af stålrøret.
I. Anvendelse af udstyr: Svejsning af stålrør
II. Udstyrsnavn og model: Solid State højfrekvenssvejser, GGP200-0.35-H
III. Solid State High Frequency Welder inkluderer følgende udstyr:
Opretningsskab
Inverter kabinet
Central kontrolkonsol
Step-down transformer
DC drev kabinet
Vand-vand kølesystem
Tredimensionel justeringsbeslag
kontakt svejsehoved
IV. Tekniske parametre for udstyr
A) Anvendelse af 200KW højfrekvent rørsvejsemaskine
Stålrørs diameter: φ35-φ76mm
Stålbånds vægtykkelse: 1,5-3,25 mm
Svejsetilstand: kontakttype
Svejsehastighed: 60-100m
B) Driftsparametre for 200KW højfrekvent rørsvejsemaskine
Nominel effekt: 200KW
Nominel jævnspænding: 240V
Nominel jævnstrøm: 1000A
Nominel frekvens: 350KHZ
Effektivitet: ≥85 %
Output højfrekvent effekt: ≥200KW
C) Krav til strømforsyning til 200KW højfrekvent rørsvejsemaskine
Strømforsyningsform: trefaset fire-leder system strømfrekvens vekselstrøm,
linjespænding 380V±5%
Strømfordelingskapacitet: over 250KVA
Effektfaktor: ≥0,85
Strømforsyningskabel: plastikbeklædt kobbertråd, hver fase ≥200 mm2jordledning ≥ 95 mm2
