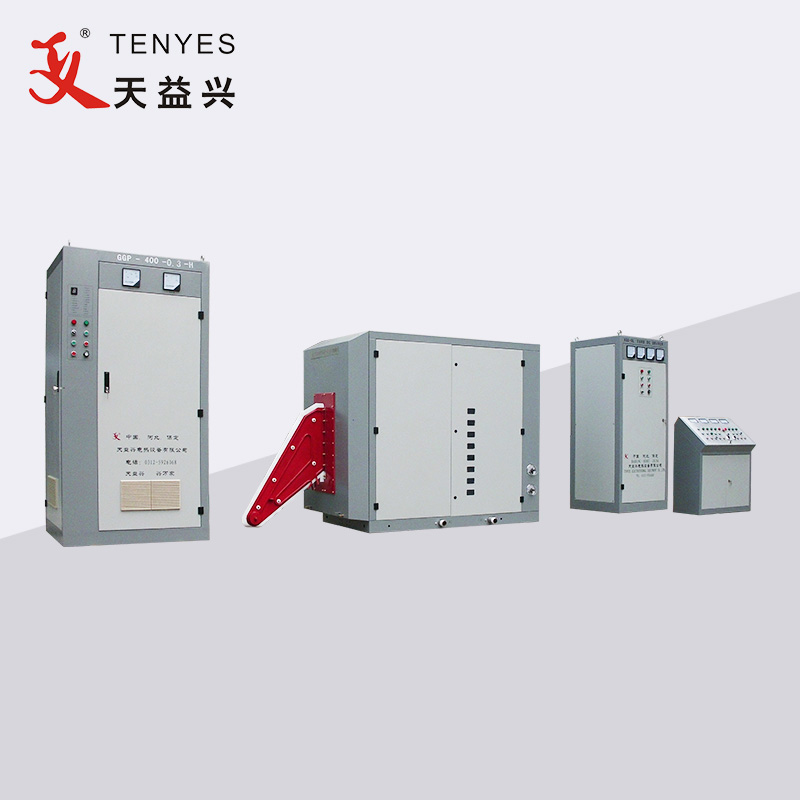

400KW højfrekvensrørsvejsemaskinen er designet til induktiv svejsning af stålrør med lige søm. Hele sættet består af ensretterskab, inverterskab, cirkulerende kølesystem til blødt vand, step-down transformer, konsol og så videre.
Sammenlignet med vakuumrørstrømforsyning indeholder solid state højfrekvente strømkilden højt videnskabeligt og teknologisk indhold med en tæt kombinere stærk og svag elektricitet i kredsløbet. Effekter forårsaget af strukturel konfiguration kan heller ikke ignoreres. Det betyder dog ikke, at det er svært at opretholde højfrekvent strømforsyning i solid state. Det kan heller ikke illustrere, at vedligeholdelsen af en solid-state strømkilde har behov for meget avanceret viden og erfaring. Tværtimod, på grund af designeres fulde overvejelse af disse problemer på det tidlige stadie af design, forbedrer de på den ene side pålideligheden og stabiliteten af strømforsyningen som helhed for at reducere muligheden for fejl eller ikke opnå fejl; På den anden side kan brugerens vedligeholdelsespersonale også hurtigt finde ud af årsagen til problemet og behandle symptomatisk, hvis man prøver hårdere på bekvem genfinding og finde spor, selvom udstyret er ude af drift. I henhold til den faktiske situation på websteder er designet af det primære kabinet forseglet kassestruktur for at forhindre apparatur fra virkningen af støv på stedet. Her er nogle åbenlyse træk ved den tredje generation af solid state højfrekvent strømforsyning.
Nominel udgangseffekt: 400kW
Svejsetilstand: induktionstype
Nominel jævnspænding: 240V
Nominel jævnstrøm: 2000A
Nominel frekvens: 250KHZ
Hele effektiviteten: η≥85%
Strømforsyningsspænding: 3-faset 380V/50Hz (udstyr kunne fungere ved spændingen 380V±5%)
Strømfordelingskapacitet: ≥500kVA
Effektfaktor: ≥0,85
Strømforsyningskabel: hver fase af plastikbelagt kobberkabel ≥400mm², jordledning≥200mm2
Beskrivelse |
Sammensætning / model |
Antal. |
400KW højfrekvent rørsvejsning maskine |

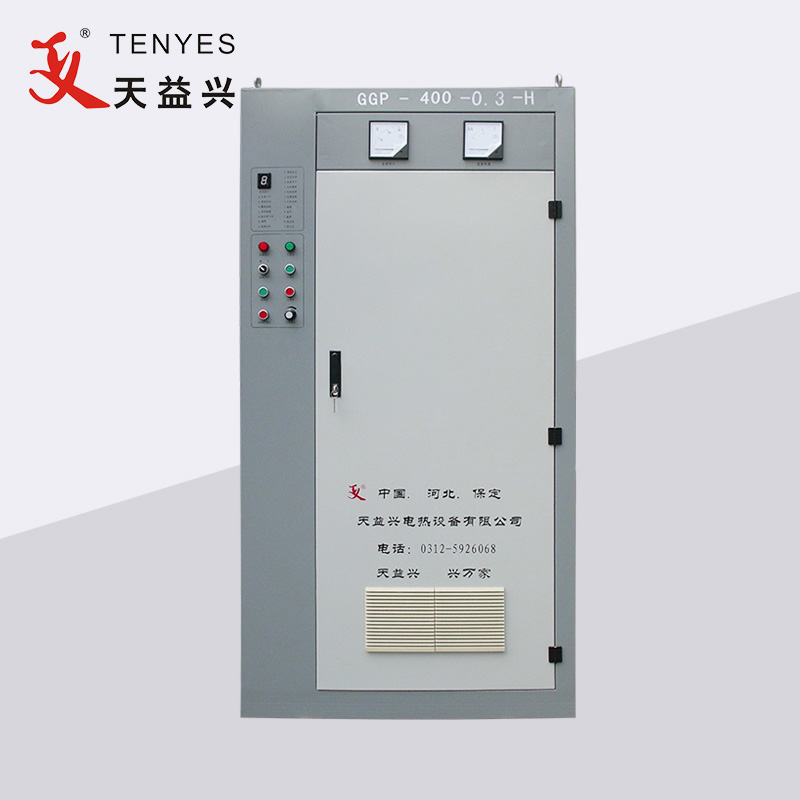

Ensretterskab |
1 |
Inverter kabinet |
1 |
|
Klimaanlæg |
1 |
|
konsol |
1 |
|

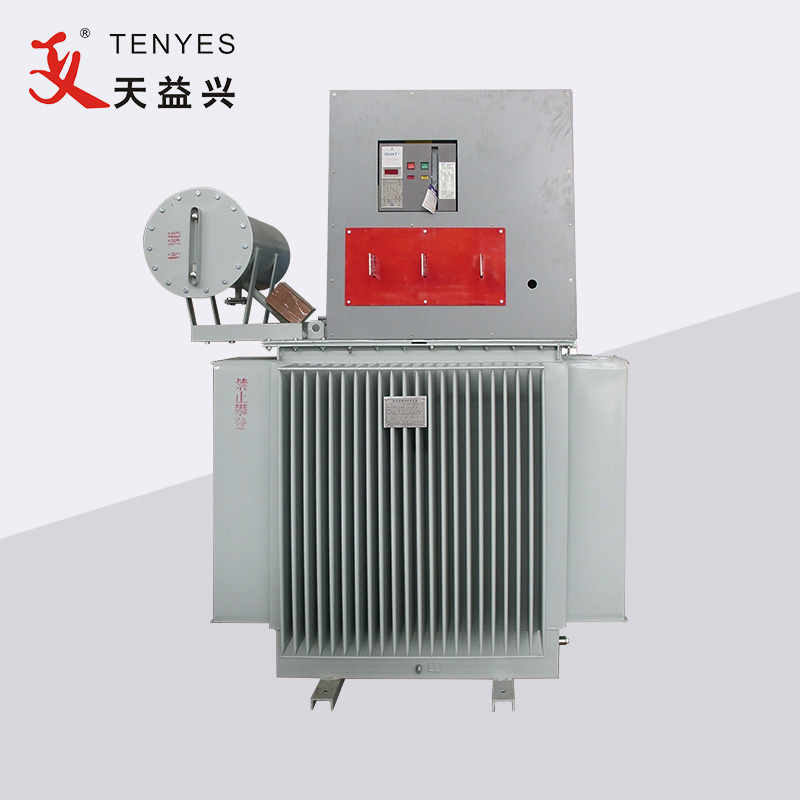

Transformer |
1 |
|
Vand-vand kølesystem |
1 |
|
2 dimensionsbeslag |
1 |
1. Det enkle kredsløb og bekvem installation
2. Fuldstændig beskyttelse og nem vedligeholdelse
3. Lille harmonisk interferens og ingen forurening til elnettet
4. Sikker uden højt tryk og ingen brand, der rammer stålrøret af induktionsspolen
5. Høj effektivitet, åbenlys energibesparende, mindre kølevand
6. Mindre sprøjt og god svejsekvalitet
