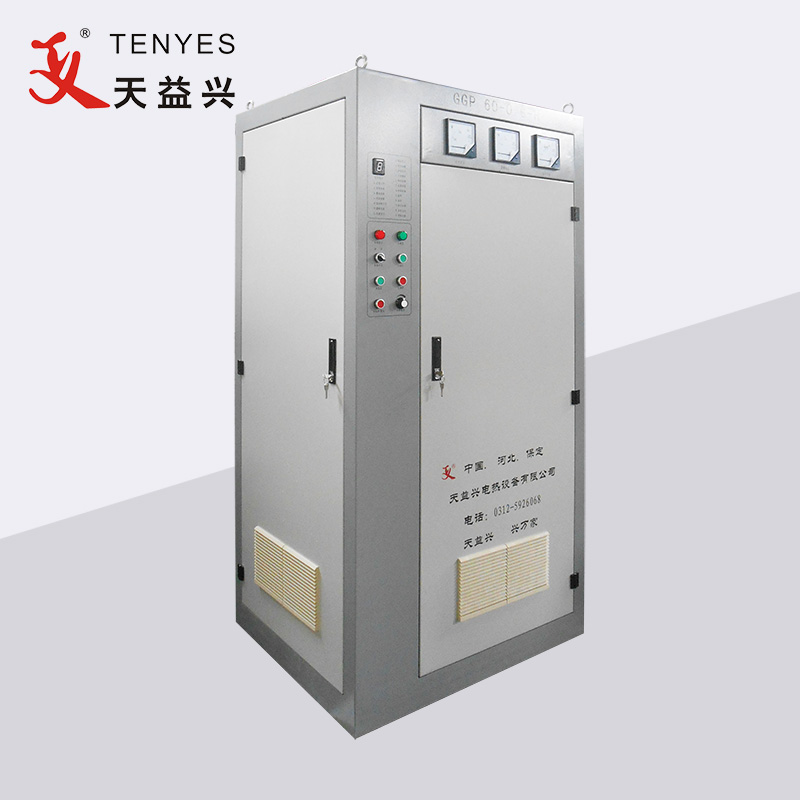

60KW højfrekvent rørsvejsemaskine

Inverter-udgangskabinet, der leverer højfrekvent strømforsyning til stålrørssvejsning, IRFP460 og den hurtige genopretningsdiode (FRD) DSEI60-06P fra American IR Corporation og Tyskland IXYS Corporation bruges til at danne en elektricitetsomformer som hovedstrømenheden. Enkeltlags strømmodulets udgangseffekt er mere end 50KW, idet det vedtager 2-lags strømmodul (kontrast til 100KW) parallelt med hele maskinen. Den nominelle arbejdsfrekvens er 450 KHZ. Den maksimale udgangseffekt for hele maskinen kan nå 100KW. De samme strømmoduler kan udskiftes.

Tekniske parametre

Nominel udgangseffekt: 60kW

Svejsetilstand: induktionstype

Nominel jævnspænding: 250V

Nominel jævnstrøm: 250A

Nominel frekvens: 450KHZ

Hele effektiviteten: η≥85%

Strømforsyningsspænding: 3-faset 380V/50Hz (udstyr kunne fungere ved spændingen 380V±5%)

Strømfordelingskapacitet: ≥65kVA

Effektfaktor: ≥0,85

Strømforsyningskabel: hver fase af plastikbelagt kobberkabel ≥70 mm², jordledning ≥20 mm²
