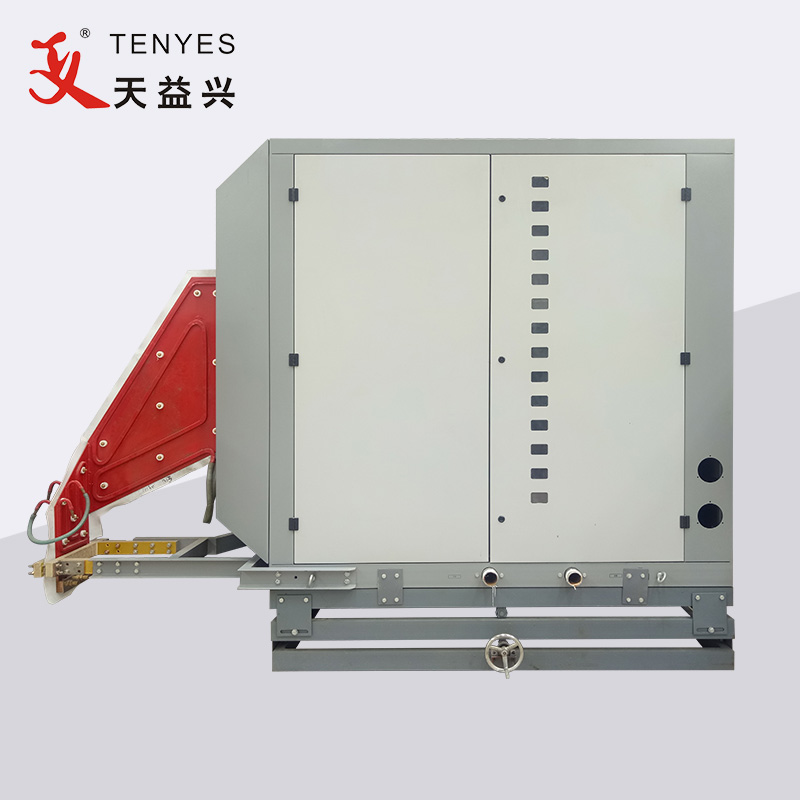

700KW højfrekvent rørsvejsemaskine

Sådan fungerer det:

Almindelig 3-faset vekselstrøm (netspænding 380V, frekvens 50HZ) trappes ned af transformeren (netspænding 200V, frekvens 50HZ), kommer ind i ensretterskabet og bliver 0 til 240V kontinuerligt justerbar jævnstrøm efter ensretning, spændingsregulering og filtrering ; Den går derefter ind i inverterbroen (ved hjælp af en højeffekttransistor MOSFET) og bliver til en højfrekvent strøm, som tilføres belastningstruget og kan bruges til induktionsopvarmning.

Inverterens gennemstrømsenhed vedtager en modulær struktur, hvert par kraftenheder kan udsende mere end 50KW, udstyrets effekt er forskellig, antallet af brugte strømenheder er forskelligt, og udstyrets grundlæggende struktur er den samme uanset størrelsen. Truget er i form af serie-parallel blandet resonans, der er ingen højspænding, og der er ingen udgangstransformer. Antallet af strømenheder, der bruges i dette udstyr, er fjorten par.

De vigtigste fordele ved TENYES 700KW højfrekvent rørsvejsemaskine:

1. Ingen højspænding, sikker, pålidelig og effektiv

2. Hovedkomponenterne er importerede produkter, såsom: IR, IXYS og Siemens.

3. Pulsbreddemodulation eller mikrocomputerstyringsspændingsreguleringskredsløb er vedtaget, med stabil justering, høj præcision og lille harmonisk interferens.

4. Effektområdet er trinløst justerbart fra 0-100%, med overspænding, overstrøm og andre fejlbeskyttelsessystemer.

5. Arbejdsstatusdisplayet er digitalt, betjeningen er enkel, og vedligeholdelsen er praktisk.

6. Svejsekvaliteten er god, svejsningens bredde og varme er ensartede, og der er få interne og udvendige grater.

Anvendelsesområde:

Stålrørssvejsning, rustfrit stålrørssvejsning, aluminiumsrørsvejsning, kobberrørssvejsning, H-strålesvejsning, specialformet rørsvejsning

De vigtigste tekniske parametre for 700KW højfrekvent rørsvejsemaskine

Model: GGP700-0,2-H
