Tidlig vakuumrør højfrekvent udstyr Introduktion

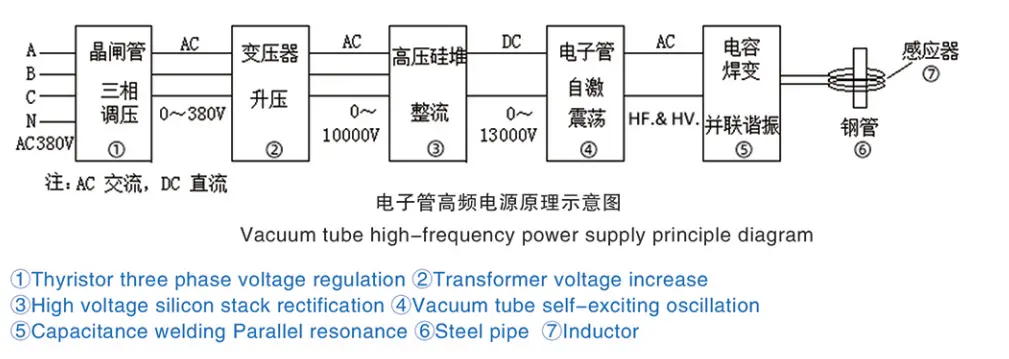

For 20 år siden var højfrekvente strømkilder (almindeligvis kendt som "højfrekvente ovne"), der blev brugt til svejsning af rør og varmebehandling i Kina, hovedsageligt udstyr med elektroniske rør (også kendt som "vakuumrør") som de vigtigste inverterkomponenter. Grundprincippet er vist i følgende figur:

Normal industriel AC (trefaset fire ledninger 380V/50HZ i Kina) omdannes til justerbar AC i området fra 0 til 380V (frekvens uændret) gennem tyristor AC spændingsregulator, og derefter optrappet til næsten 10000V højspænding (frekvens uændret) af en højspænding ensretter transformator til tusinde kredsløb, og derefter spænding DC, og derefter oscilleret af vakuumrør til HF og HV strøm, og derefter gennem LC parallel resonans for at forstærke oscillerende strøm, og efter spændingsreduktion forsyning til induktor, der bruges til opvarmning af stålrør og andre emner osv.

Formålet med vekselspændingsregulering er at justere indgangs- og udgangseffekt for at opfylde arbejdskravene, og når spændingen justeres, skal spændingen også gøre spændingen stabil for at sikre udstyrs udgangseffektstabilitet under visse driftsforhold.

På grund af brugen af ​​vakuumrør (højspændings små strømkomponenter), skal spændingen øges eller kan ikke udsende stor effekt, men på samme tid, for at tilpasse sig induktorens lille impedans, er det nødvendigt at reducere spændingen yderligere.

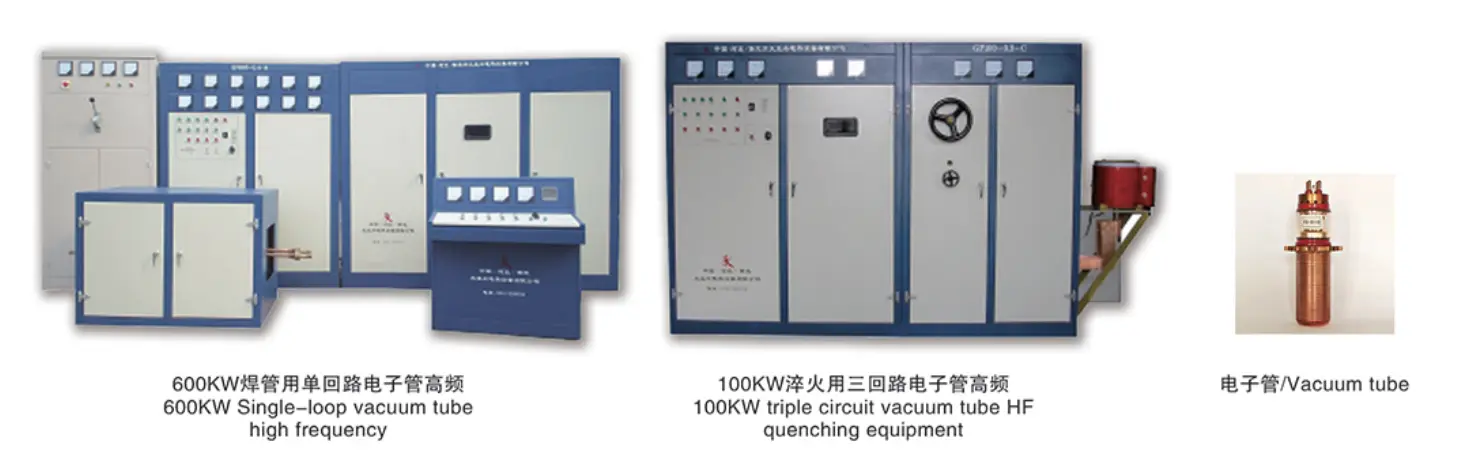

Nedenstående billeder er 600KW enkelt-loop vakuumrør højfrekvens og 100KW triple circuit vakuumrør HF quenching udstyr.

I rørsvejsningsindustrien er der stadig et lille antal højfrekvente vakuumrør, mens højfrekvente vakuumrør stadig bruges i vid udstrækning inden for områder som bratkøling og lodning.
