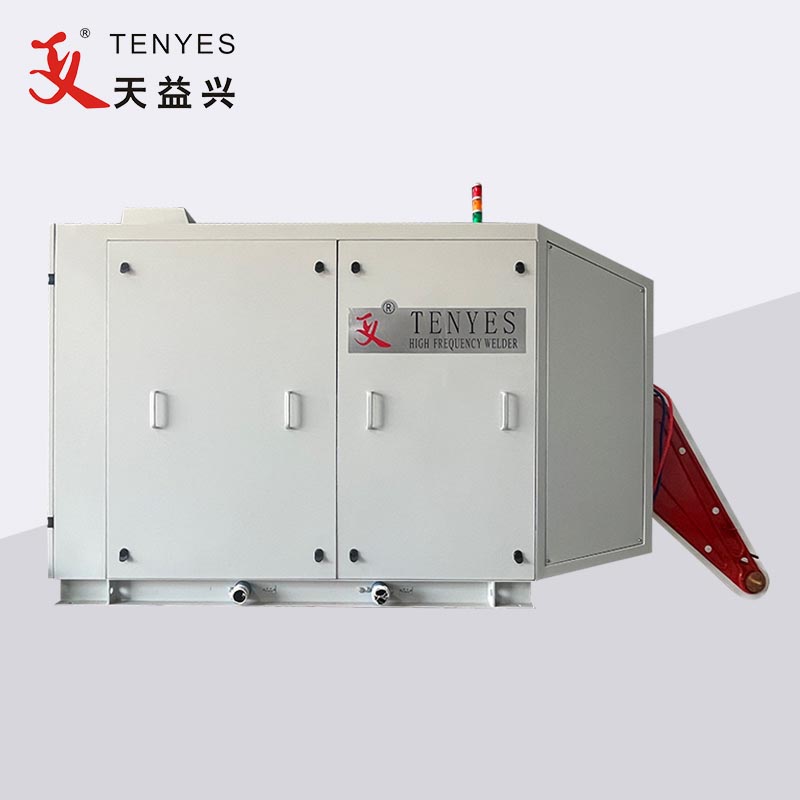

SiC-MOSFET Solid State højfrekvent rørsvejser

Efterhånden som teknologien blev forbedret, har højfrekvenssvejseren for nylig vedtaget tredje generation af halvledermateriale kaldet SiC-MOSFET.

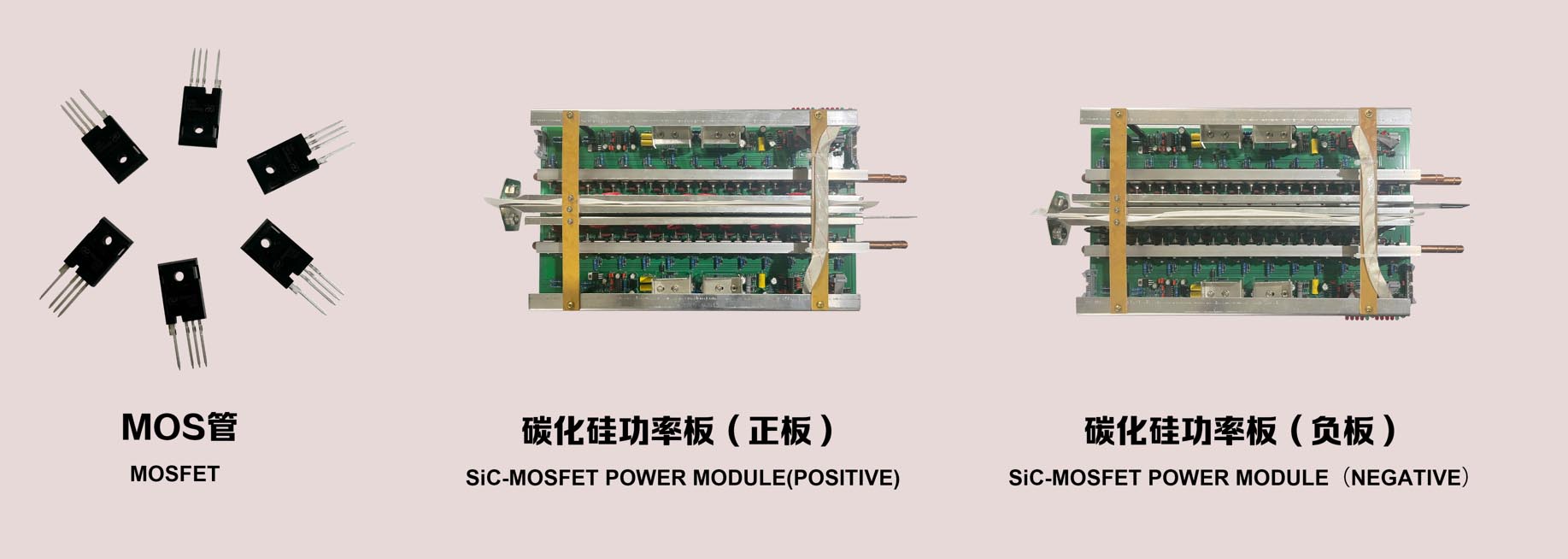

Tredje generation af halvledermaterialer SiC-MOSFET Ydelseskarakteristika

1. Høj temperatur- og højtryksmodstand: SiC har et bredt båndgab omkring 3 gange større end Si, så det kan realisere kraftenheder, der kan fungere stabilt selv under høje temperaturforhold. Isolationsnedbrydningsfeltstyrken for SiC er 10 gange større end Si, så det er muligt at fremstille højspændingseffektenheder med en højere dopingkoncentration og et tyndere filmtykkelsesdriftlag sammenlignet med Si-enheder.

2. Enhedsminiaturisering og letvægt: Siliciumcarbidenheder har højere termisk ledningsevne og effekttæthed, hvilket kan forenkle varmeafledningssystemet for at opnå enhedens miniaturisering og letvægt.

3. Lavt tab og høj frekvens: Arbejdsfrekvensen af ​​siliciumcarbidenheder kan nå 10 gange den for siliciumbaserede enheder, og effektiviteten falder ikke med stigningen i arbejdsfrekvensen, hvilket kan reducere energitabet med næsten 50%; På samme tid, på grund af stigningen i frekvensen, reduceres volumen af ​​perifere komponenter såsom induktans og transformere, og volumen og andre komponenter omkostninger efter sammensætningen af ​​systemet reduceres.

SiC-MOSFET Solid State højfrekvente rørsvejser Fordele

1,60 % lavere tab end Si-MOSFET-enheder, svejserinverterens effektivitet øges med mere end 10 %, svejseeffektiviteten øges med mere end 5 %.

2.Single SiC-MOSFET effekttæthed er stor, samlet mængde reduceres i overensstemmelse hermed, hvilket direkte reducerer fejlpunkter og ekstern elektromagnetisk stråling, og forbedrer pålideligheden af ​​inverterkraftenheden.

3.SiC-MOSFET modstår spænding højere end original Si-MOSFET, svejserens nominelle DC-spænding er blevet øget i overensstemmelse hermed under forudsætningen om at sikre sikkerhed (280VDC for parallelresonanssvejser og 500VDC for serieresonanssvejser). Effektfaktor for gittersiden ≥ 0,94 .

4.Ny SiC-MOSFET-enhedstab er kun 40% af Si-MOSFET, under visse køleforhold, omskiftningsfrekvens kan være højere, serieresonans Si-MOSFET-svejser anvender frekvensfordoblingsteknologi, anvender SiC-MOSFET kan direkte designe og fremstille op til 600KHz højfrekvenssvejser.

5. Ny SiC-MOSFET svejser jævnspænding stiger, netside effektfaktor høj, AC strøm lille, harmonisk strøm lille, kundens omkostninger til strømforsyning og distribution er stærkt reduceret, og strømforsyningens effektivitet er effektivt forbedret.
