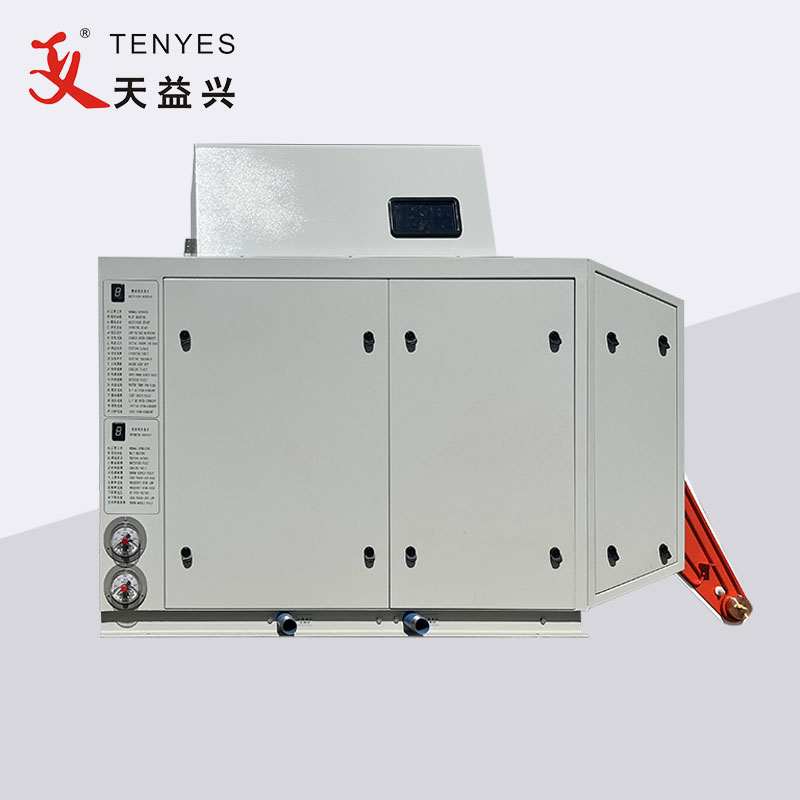

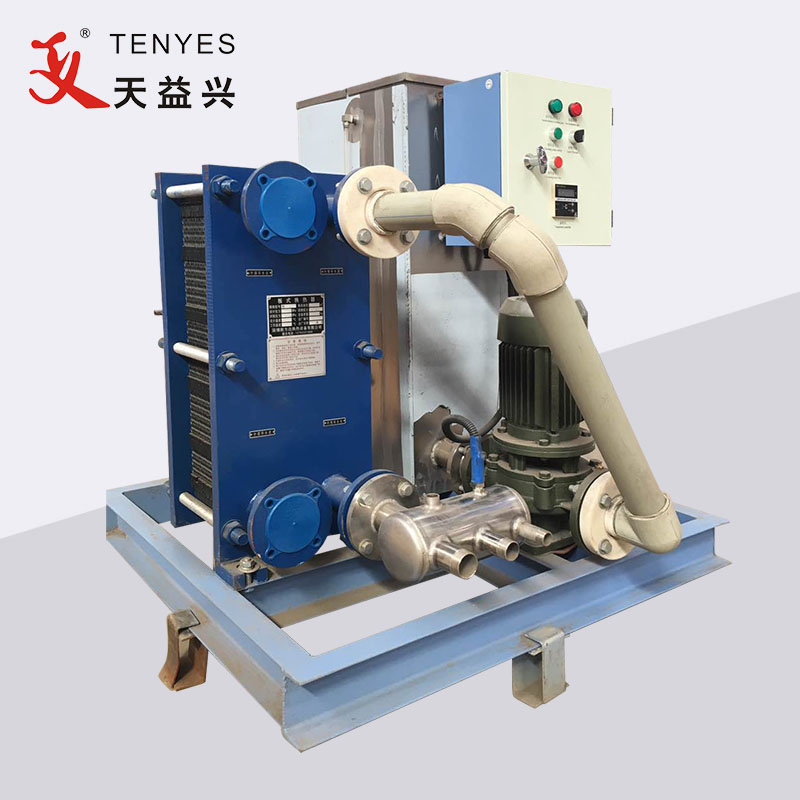

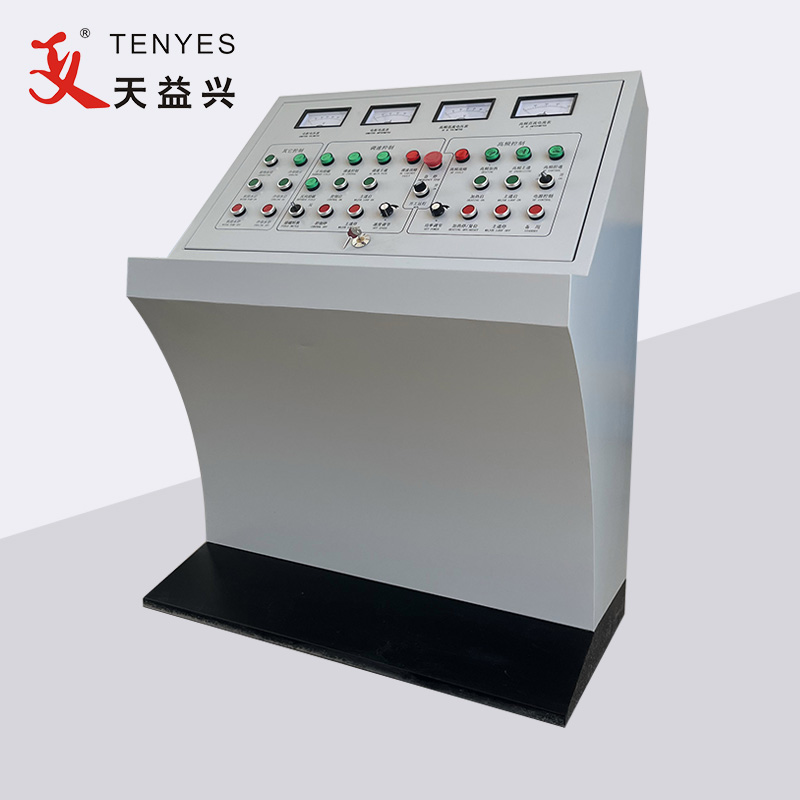

150KW solid state højfrekvent kompakt rørsvejser

Fordi tyristorensretteren anvender faseskiftende kontrol, er effektreguleringen at justere spændingen ved at ændre triggervinklen. Kredsløbet absorberer sinusbølgen med manglende vinkel fra elnettet og efterlader en anden del af sinusbølgen med manglende vinkel til elnettet. Det er klart, at venstre del indeholder et stort antal harmoniske. Samtidig er effektfaktoren lav på grund af forskellige spændings- og strømfaser (jo lavere DC-udgangsspænding, jo lavere effektfaktor).

Den teoretiske beregning og test viser, at når triggervinklen for trefaset fuldt styret broensretter er nul, eller når den ukontrollerbare broensretter, der består af dioder, anvendes, er den genererede harmoniske meget lille, og effektfaktoren er meget høj (mere end 0,9). Men i praktisk anvendelse skal det have funktionen til løbende at justere DC-spændingen (det vil sige justere udgangseffekten), og udstyret kan ikke arbejde ved fuld spænding for evigt. For at få udstyret til at have den mindste harmoniske, den højeste effektfaktor og justerbar udgangseffekt, skal der tilføjes endnu en spændingsreguleringsanordning bag den ukontrollerbare ensretterbro.

Derfor har vi efter intensiv forskning udviklet den numeriske kontrolensretterteknologi og opnået det nationale patent (zl201520767232. X).

Den trefasede firledere 380V, 50Hz AC, der bruges i den almindelige industri, ensrettes af "trefaset ensretterbro" (sammensat af seks ZP-dioder og engangsensretter) til at blive 300Hz pulserende DC, derefter omdannet til glat DC efter LC-filtrering (sammensat af reaktans og kapacitans), og derefter omdannet til AC med kontrollerbar frekvens og spænding på mere end ti kHz efter inversion og spændingsregulering af enfaset inverterbro (sammensat af fire grupper af IGBT'er), Så bliver den lavspændingspulserende DC efter højfrekvent transformator nedtrapning og diode ensretning (sekundær ensretning), og derefter bliver jævn lavspænding DC efter reaktans eller kondensator udjævning og filtrering.

Den enfasede inverterbro bestående af IGBT har to funktioner: inverter og spændingsregulering. Udgangsspændingen kan med andre ord justeres efter produktionsbehov, mens DC til AC vendes.

Højfrekvenstransformatoren anvender ferrit som magnetisk ledende materiale, og det primære transformationsforhold er designet efter behov, med lille volumen, lave omkostninger og høj ledningseffektivitet.

TENYES 150KW Solid State højfrekvente kompaktrørsvejser med PWM numerisk kontrolenretningsteknologi har følgende fordele:

1) Høj effektfaktor: effektfaktor ≥ 0,92, ingen grund til at tilføje udstyr til reaktiv effektkompensation.

2) Lav harmonisk forurening: Generelt er der ikke behov for at tilføje yderligere harmonisk behandlingsudstyr

3) Stabil udgangseffekt: udgangsrippel ≤ 0,2%, og graten på det svejste rør er mere ensartet.

4) Hurtig beskyttelseshastighed: fejlsikringstid ≤ 10 μ S. Udstyret er mere pålideligt.

5) Høj effekteffektivitet: fordi det reaktive effekttab er reduceret, forbedres effektiviteten af ​​hele maskinen.
