Solid State højfrekvent arbejdsprincip

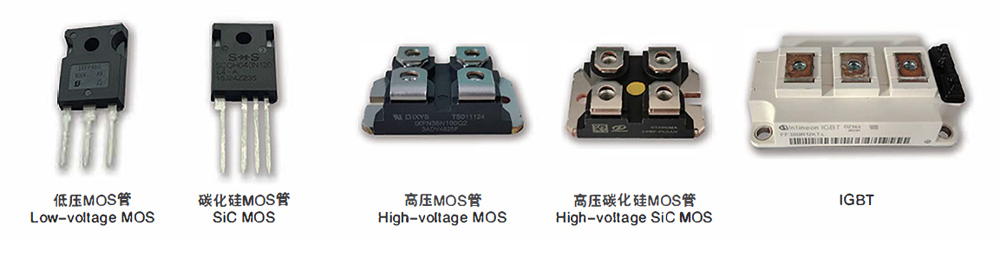

Den såkaldte "solid state high frequency" skyldes, at den bruger transistorer (MOS-felteffekttransistorer eller IGBT) som de vigtigste inverterkomponenter. I modsætning til vakuumrør er hule (interiøret er fyldt med ædelgas, så det kan kaldes "gasformigt"), er transistorer solide.

Solid state højfrekvens er et opdateret produkt af vakuumrør høj frekvens, og dets hovedkredsløb ligner tyristor medium frekvens, men forskellig fra vakuumrør høj frekvens. Dens grundlæggende princip er som følger:

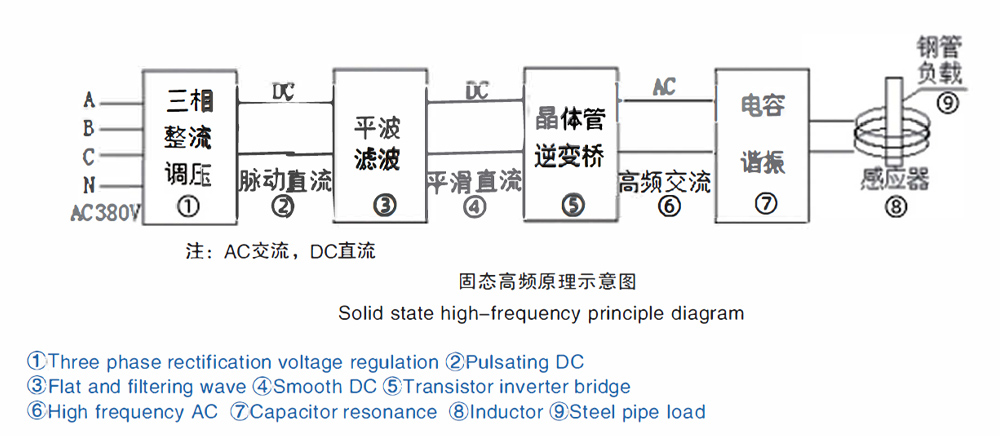

Normal trefaset AC (380V og frekvens 50HZ i Kina) konverteres til justerbar spænding pulserende DC ved gennem ensretterkredsløb (SCR eller diode og IGBT), denne DC filtreres eller fladbølge bliver udjævnende DC, og går derefter ind i inverterbroen (ved hjælp af stor effekttransistor MOSFET eller IGBT) for at blive højfrekvent strøm. Denne højfrekvente strøm tilføres tankkredsløbet, belastningsresonans kan bruges til metalopvarmning. Inverter-broeffektenheder vedtager modulær struktur. hvert par strømmoduler er det samme. men antallet af anvendte strømmoduler varierer afhængigt af udstyrets effekt. Uanset om udstyret er stort eller lille, er strukturen grundlæggende den samme. Resonansbeholderens output-kredsløb er ikke i serie- eller parallel-ned-transformator-form.

Sammenlignet med højfrekvente vakuumrør har solid state højfrekvent udstyr fordele som følger:

1. God svejsekvalitet: sammenligning viser, at stålrørene, der er svejset af højfrekvent udstyr i fast tilstand, har ensartet svejset bredde og varme og færre interne og eksterne grater

2.Energibesparelse: test viser, at samme specifikationer denne svejser kan spare mere end 25% af elektriciteten sammenlignet med vakuumrørsudstyr

3.Vandbesparelse:på grund af lille selvtab.kræver ikke for meget kølevand.så det forbruger mere end 50% mindre vand end vakuumrørudstyr med samme specifikationer

4.Lille størrelse og let vægt: på grund af lille størrelse af hovedkomponenter (MOSFET) og heller ingen svejsetransformator.filamentregulatorer.matchende spoler.gatekredsløb.etc. Så det samlede volumen er mere end 50°/4. mindre end vakuumrørudstyr med samme specifikationer

5. Let at betjene: ingen spænding, spidsspænding overstiger ikke et par hundrede volt, så det vil ikke forårsage personskade
