KLASSIFIKATION AF HØJFREKVENS STRØMFORSYNING

Ligesom vakuumrør høj frekvens, selvom de grundlæggende principper er ens. Solid state høj frekvens kan også klassificeres i forskellige typer i henhold til forskellige krav såsom brug, komponenter, strøm og frekvens.

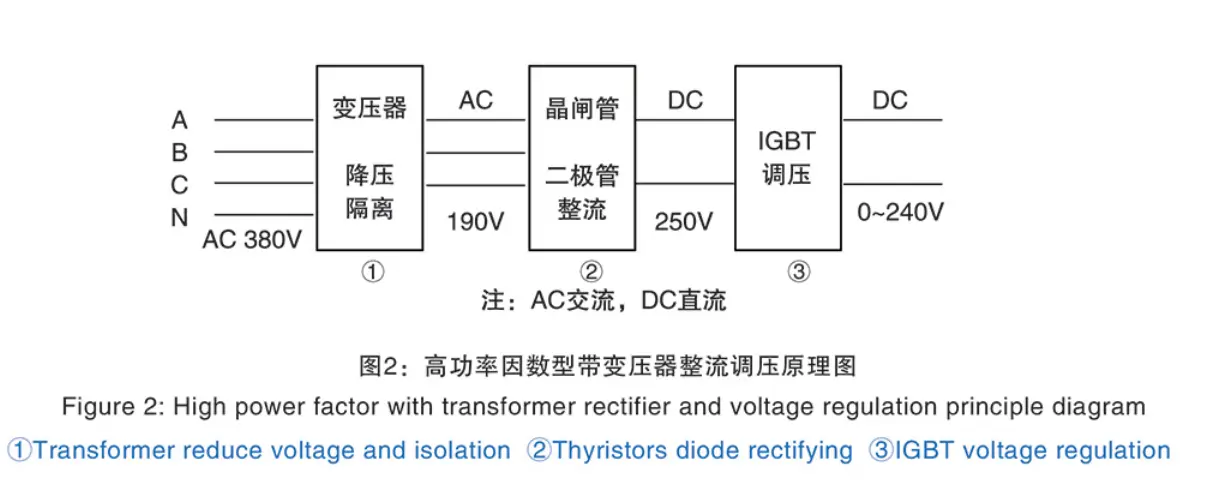

1. Klassificeret ved ensretter spænding regulering: Thyristorer (SCR) kan bruges til at fuldføre samtidig ensretning og spænding regulering, eller først bruge diode eller tyristor ensretter og derefter bruge IGBT regulere spænding. Brug IGBT regulere spænding er for at forbedre udstyr faktor.kan spare elektricitet og yderligere forbedre svejsekvaliteten.

2. Ifølge input terminal har transformer eller ej kan klassificere to slags, hvis front ingen transformer så normalt efter-back højfrekvente del vil tilføje højfrekvente transformer at realisere isolation mellem induktor og nettet. Hvis har input transformer udstyr så vil opdelt ekstern olie-nedsænket transformer og tør transformer.

3. Ifølge de komponenter, der bruges i inverterbroen, er der lavspændings MOS(felteffekttransistor), højspændings MOS, IGBT(lisoleret gate bipolær transistor) og så videre. Uanset om højspændings- eller lavspændings-MOS, ny type SIC-MOS-komponenter kan i stedet for dem. Også IGBT har højspændingstab-, lavspændings- og lavspændingsfordele osv. modstå spænding, hurtig omskiftningsfrekvens osv. Det er de nuværende alternative komponenter af normale MOS-komponenter, kan også erstatte IGBT for at blive det første valg for lavfrekvent udstyr.Sic-komponenter kan bruges i alle serier af vores virksomheds produkter.og efter mange on-site verifikation.kunden kan vælge med tillid.

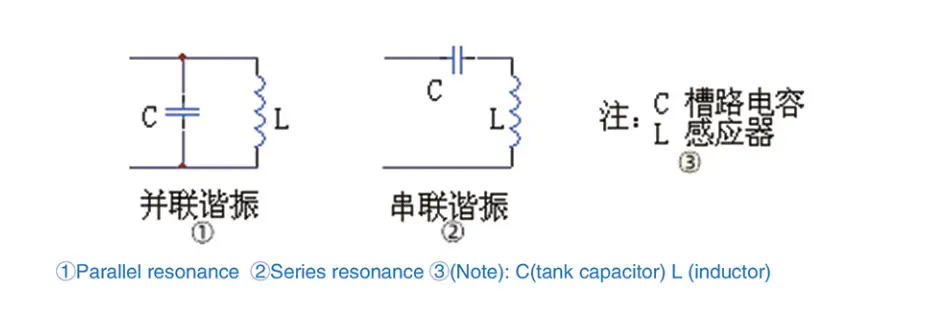

4. Ifølge den forskellige forbindelse af resonansbeholderkredsløbet er det opdelt i to typer: serie og parallel, som vist i følgende:

5. Ifølge installationsmetoden er der to typer: adskilt svejser og kompakt svejser. Adskilt svejser betyder, at ensretter og inverter laver to kabinetter separat. Kompakt svejser betyder ensretterkabinet og inverterkabinet laver alt-i-et kabinet. Både serier og parallel har adskilt svejser og kompakt svejser. Generelt laveffekt udstyr vælger kompakt svejser og stort power udstyr vælger adskilt svejser.

6. på det nuværende marked bruger serieresonans normalt højspændings-MOS eller IGBT, og parallelresonans bruger lavspændings-MOS.Ingen input-resonanstransformer til serieresonans, men højfrekvent transformer skal placeres efter tilbage inverterbro. For parallel højfrekvent har nogle behov for input-trins-transformer og nogle har brug for højfrekvente spændingstransformer efter recirkulering.

Alle forskellige typer højfrekvente strømkilder har sine egne karakteristika, følgende vores virksomhedsudstyr vil have en detaljeret beskrivelse.
