500KW højfrekvent rørsvejsemaskine

TENYES er en førende producent af højfrekvente rørsvejsemaskiner i Kina. Med over 20 års erfaring på området er TENYES blevet en betroet leverandør til virksomheder og entreprenører, der leder efter en pålidelig kilde til højfrekvente svejsemaskiner. TENYES yder fremragende eftersalgsservice og teknisk support for at sikre, at deres kunder nemt kan køre svejseren. Den 500KW højfrekvente rørsvejsemaskine har mere end 20 slags beskyttelsesforanstaltninger, der er sat op på hele maskinen for at maksimere udstyrets stabilitet og forhindre beskadigelse af udstyr. Al alarminformation behandles af styrekortet og sendes til PLC-systemet. Gennem skærmen kan vedligeholdelsespersonale nemt forstå årsagen til udstyrsfejl, og hvordan man håndterer det.

Send forespørgsel

Produkt beskrivelse

Udstyret består hovedsageligt af en transformer, ensretterskab og inverterskab. Anvendes hovedsagelig i højfrekvente lige søm svejsede rør produktionslinjer.

500KW højfrekvent rørsvejsemaskines arbejdsprincip:

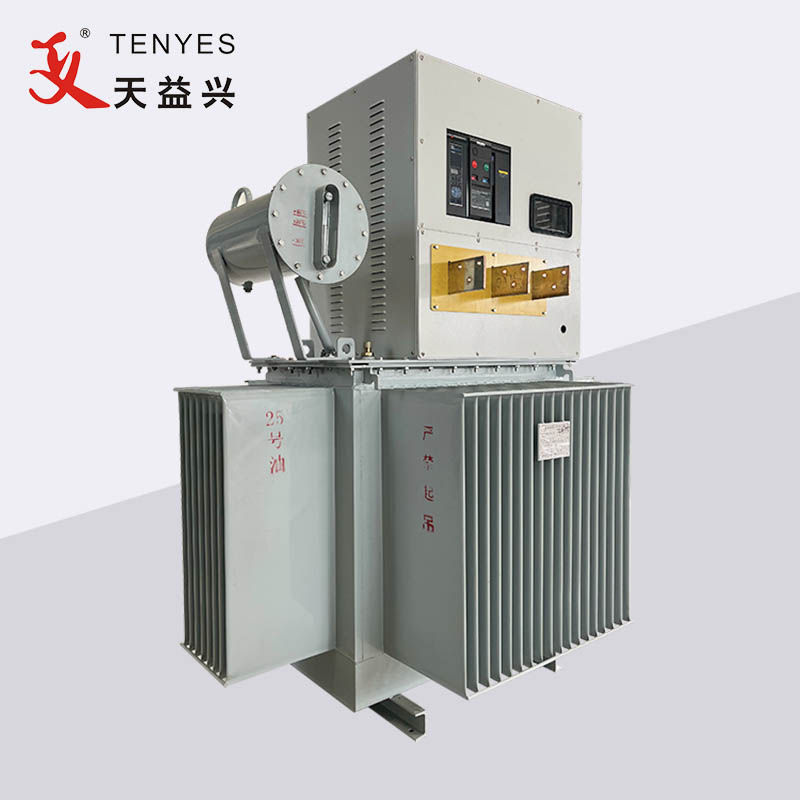

Almindelig 3-faset vekselstrøm (netspænding 380V, frekvens 50HZ) reduceres af en transformer (netspænding 200V, frekvens 50Hz), kommer ind i ensretterkabinettet, gennemgår ensretning, spændingsregulering og filtrering og bliver kontinuerligt justerbar jævnstrøm fra 0 til 240V; Går man ind i inverterbroen igen (ved hjælp af højeffekttransistor MOSFET), bliver det til højfrekvent strøm, som kan tilføres belastningsspalten til induktionsopvarmning.

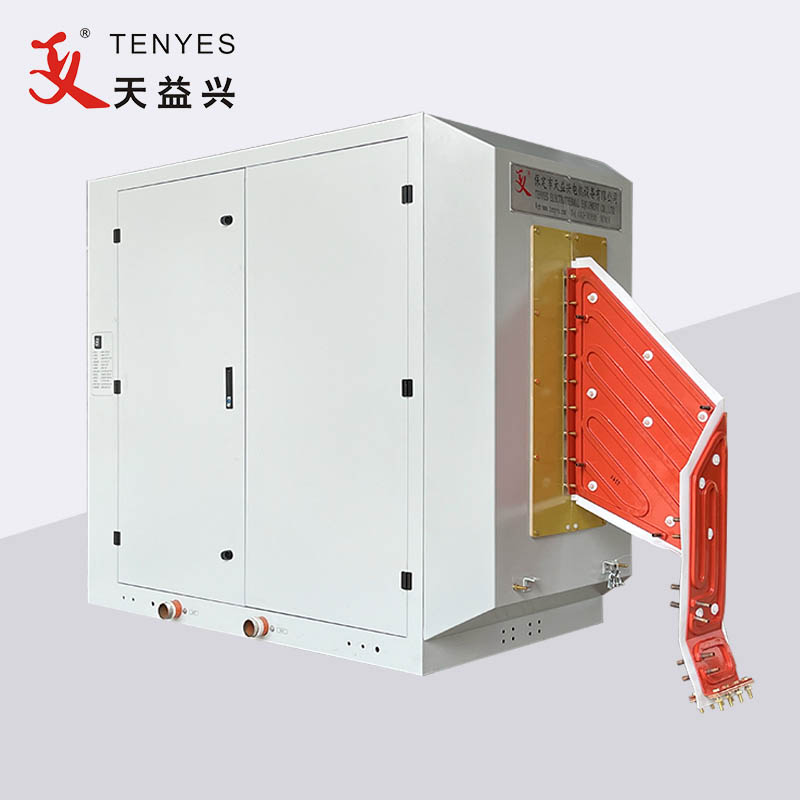

Inverter slot-strømenheden vedtager en modulær struktur, og hvert par strømenheder kan udsende en effekt på over 50KW. Antallet af anvendte kraftenheder varierer afhængigt af udstyrets effekt, og udstyrets grundlæggende struktur er den samme uanset størrelsen. Slottet er en serie parallel hybrid resonansform uden højspændings- og udgangstransformer. Antallet af strømenheder, der bruges i denne enhed, er ti par.

De vigtigste fordele ved denne 500KW højfrekvente rørsvejsemaskine er:

1. Ingen højspænding, sikker, pålidelig og effektiv.

2. Hovedkomponenterne er alle importerede produkter fra virksomheder som IR, IXYS og Siemens.

3. Vedtagelse af pulsbreddemodulation eller mikrocomputerstyret spændingsreguleringskredsløb, stabil regulering, høj nøjagtighed og lav harmonisk interferens.

4. Effektområdet er trinløst justerbart fra 0 til 100 %, og det har fejlbeskyttelsessystemer som overspænding og overstrøm.

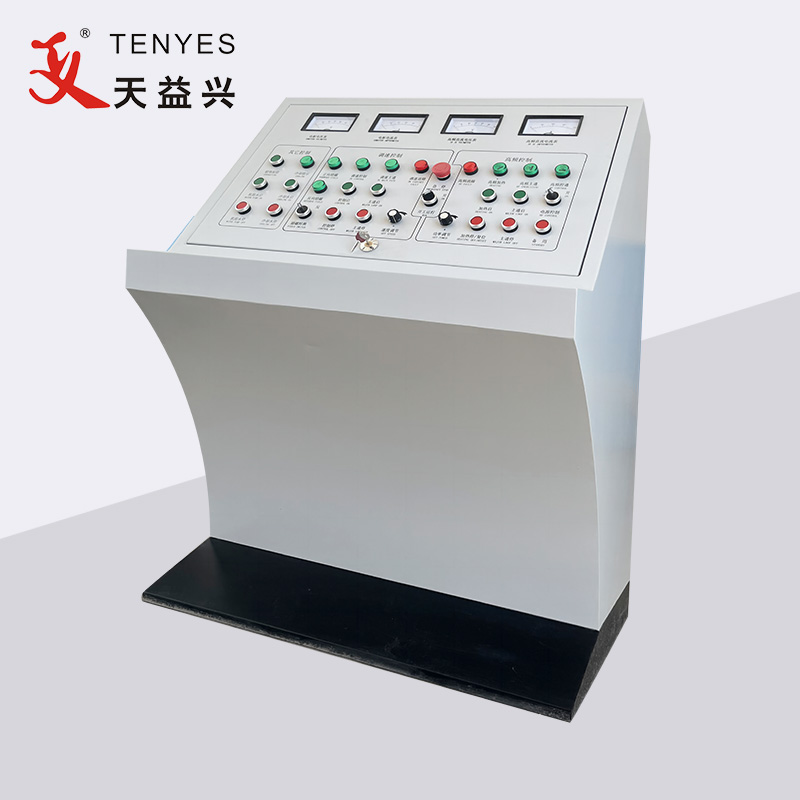

5. Digital visning af arbejdsstatus, enkel betjening og bekvem vedligeholdelse.

6. God svejsekvalitet, ensartet svejsebredde og varme, med få indvendige og udvendige grater.

Ansøgning		Driftsparameter		Krav til strømforsyning
Stålrør UD	Φ114-Φ219	Nominel effekt	500 kW	Form for strømforsyning	3AC 380±5 %
Stålbåndtykkelse	4,0-10,0	Nominel jævnspænding	240V
Svejsetilstand	Induktion eller kontakttype	Nominel jævnstrøm	2500A	Strømforsyningskapacitet	Større end 600KVA
		Nominel frekvens	200KHZ	Magtfaktor	≥0,85
Svejsehastighed	10-20(m)	Effektivitet	≥85 %	Strømforsyningskabel	plastik-kobber≥500mm² Jordkabel≥250mm²
		Udgangs HF-effekt	≥500kW
